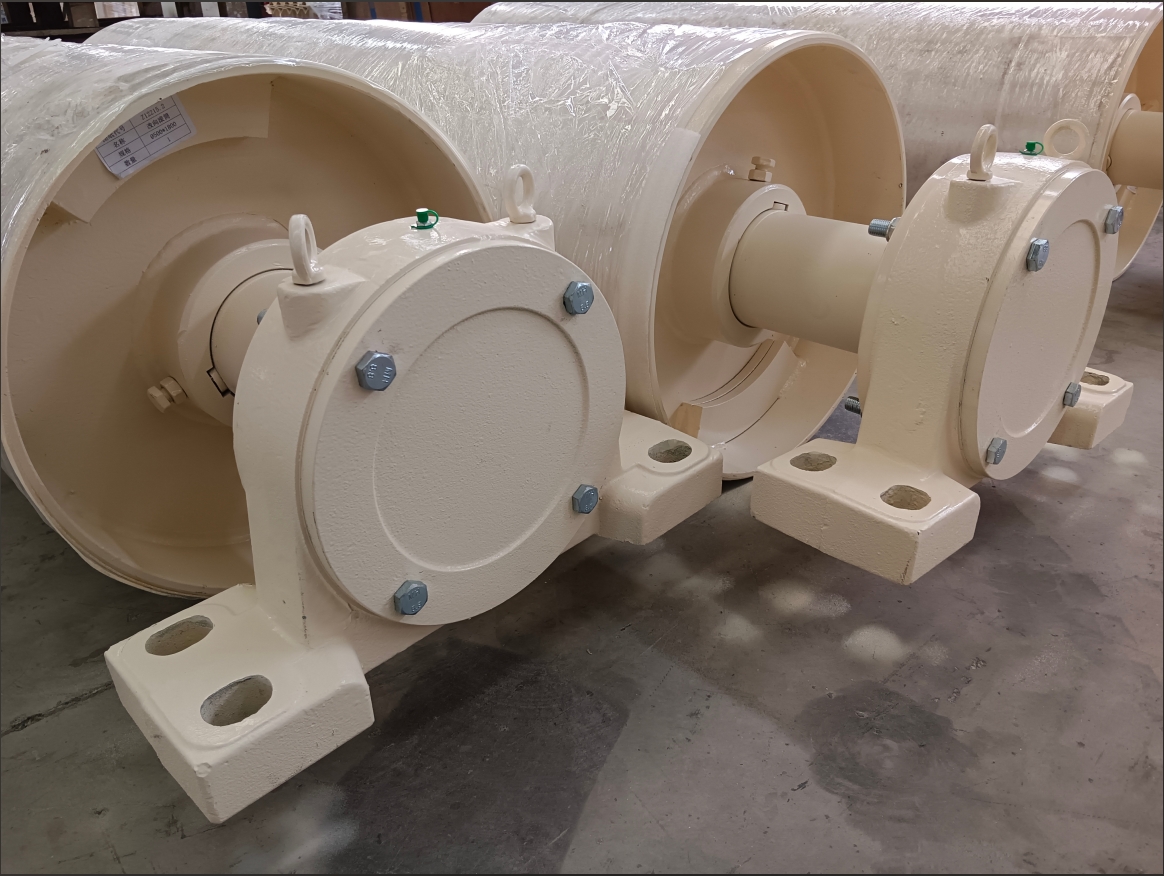

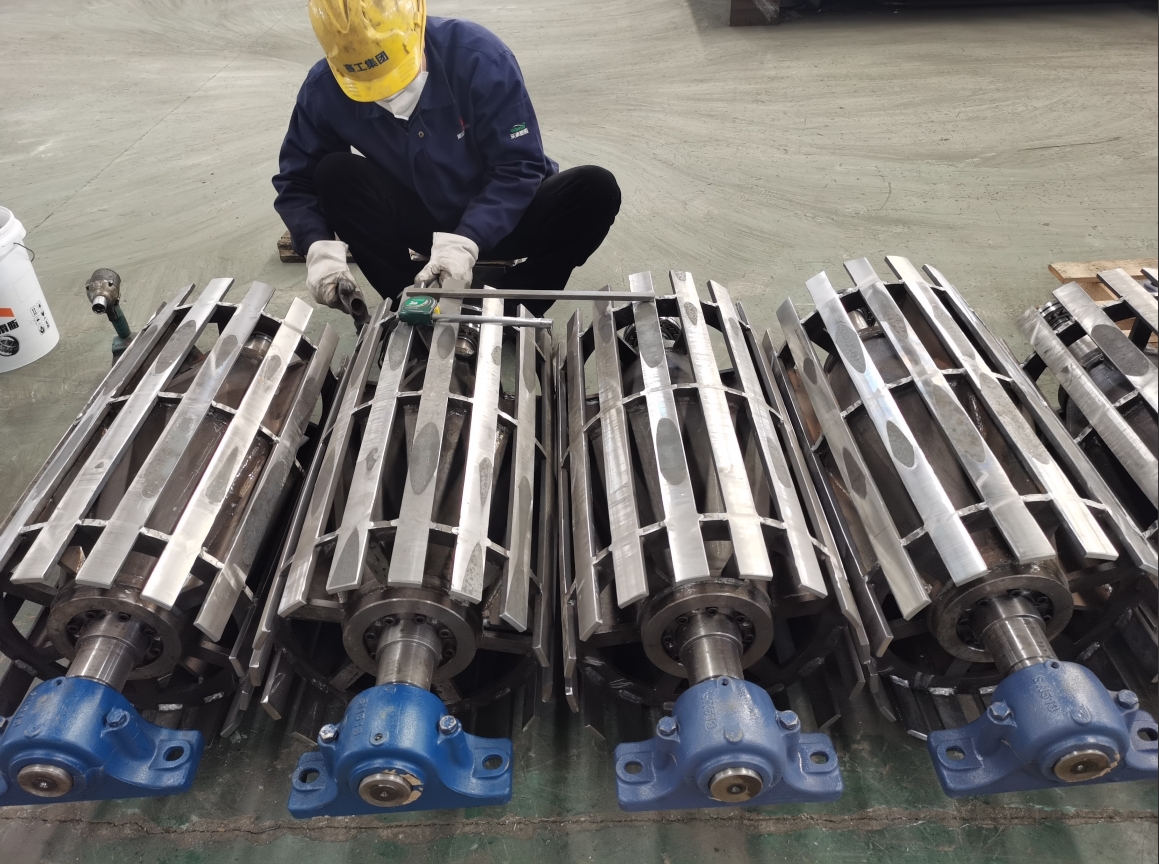

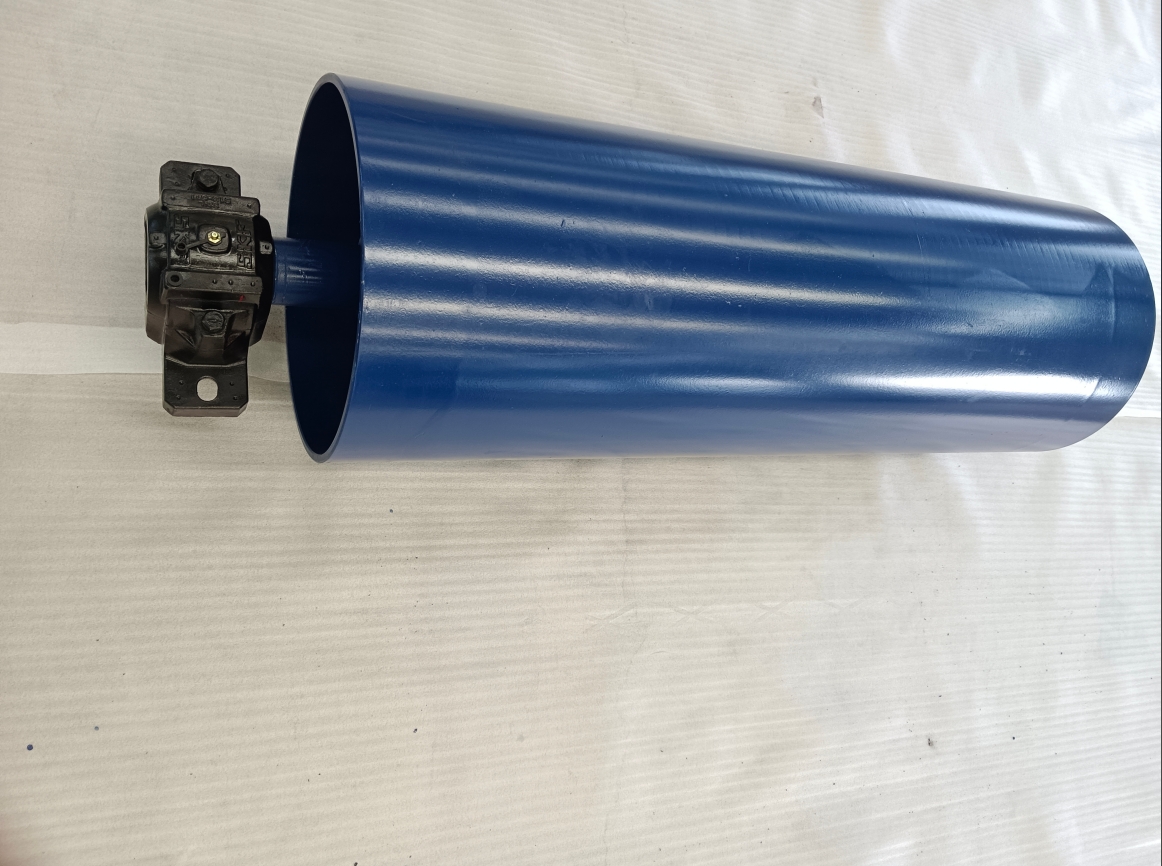

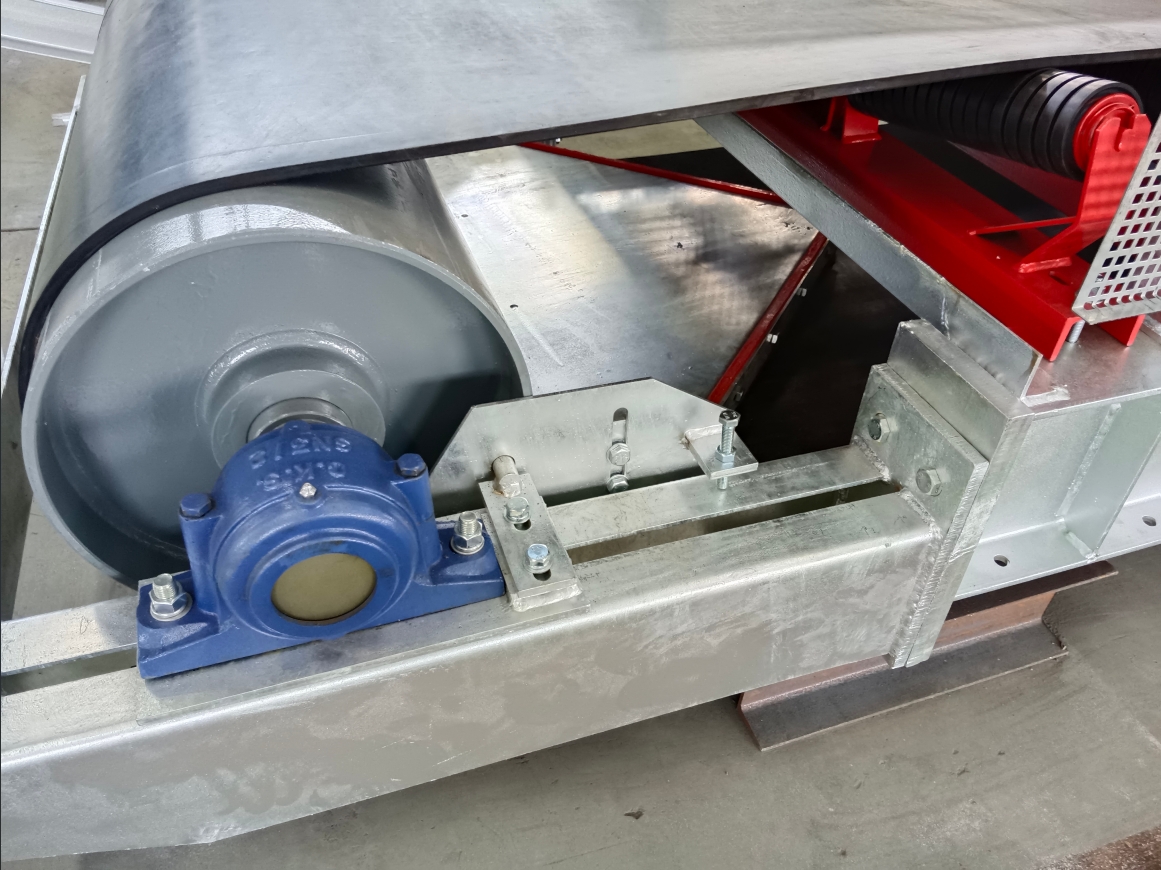

Tail Pulley

Release date:2025-05-10 Overall View:

B/mm	D/mm	Bearing	Smooth weight/kg	Rubber weight/kg	Drawing No.
500	250	22210	102		50B102(G)
	315		116		50B103(G)
	400		135	147	50B104(G)
	400	22212	166	177	50B204(G)
	500	22212	187	201	50B105(G)
	500	22216	245	260	50B205(G)
650	250	22210	117		65B102(G)
	315	22210	133		65B103(G)
	315	22212	166		65B203(G)
	315	22216	227		65B303(G)
	400	22212	189	203	65B104(G)
	400	22216	251	265	65B204(G)
	400	22220	332	346	65B304(G)
	500	22216	278	296	65B105(G)
	500	22220	368	386	65B205(G)
	630	22220	422	440	65B106(G)
	630	22224	613	640	65B206(G)
800	250	22210	136		80B102(G)
	315	22212	200		80B103(G)
	315	22216	260		80B203(G)
	400	22216	288	306	80B104(G)
	400	22220	360	487	80B204(G)
	400	22224	509	527	80B304(G)
	500	22220	412	434	80B105(G)
	500	22224	560	582	80B205(G)
	630	22220	472	560	80B106(G)
	630	22224	690	719	80B206(G)
	630	22228	855	883	80B306(G)
	630	22232	1080	1108	80B406(G)
	800	22224	780	823	80B107(G)
	800	22228	942	976	80B207(G)
	800	22232	1200	1243	80B307(G)
	800	22236	1469	1533	80B407(G)
	1000	22232	1413	1487	80B108(G)
	1000	22236	1675	1755	80B208(G)
	1000	23240	2397	2463	80B308(G)
	1250	23244	3104	3174	80B109(G)
1000	250	22210	156		100B102(G)
	315	22212	221		100B103(G)
	315	22216	296		100B203(G)
	400	22216	328	350	100B104(G)
	400	22220	427	455	100B204(G)
	400	22224	567	589	100B304(G)
	500	22220	472	500	100B105(G)
	500	22224	624	652	100B205(G)
	500	22228	804	831	100B305(G)
	630	22220	546	567	100B106(G)
	630	22224	753	797	100B206(G)
	630	22228	940	975	100B306(G)
	630	22232	1180	1214	100B406(G)
	800	22224	864	916	100B107(G)
	800	22228	1042	1094	100B207(G)
	800	22232	1313	1365	100B307(G)
	800	22236	1606	1659	100B407(G)
	1000	22228	1214	1280	100B108(G)
	1000	22232	1542	1607	100B208(G)
	1000	22236	1830	1885	100B308(G)
	1000	23240	2440	2510	100B408(G)
	1000	23244	2818	2884	100B508(G)
	1250	23244	3340	3425	100B109(G)
	1400	23248	3972	5684	100B110(G)
B/mm	D/mm	Bearing	Smooth weight/kg	Rubber weight/kg	Drawing No.
1200	250	22210	181		120B102(G)
	315	22212	255		120B103(G)
	315	22216	341		120B203(G)
	400	22216	378	405	120B104(G)
	400	22220		556	120B204(G)
	400	22224		659	120B304(G)
	500	22220		572	120B105(G)
	500	22224		731	120B205(G)
	500	22228		925	120B305(G)
	630	22220		659	120B106(G)
	630	22224		893	120B206(G)
	630	22228		1090	120B306(G)
	630	22232		1334	120B406(G)
	800	22224		1032	120B107(G)
	800	22228		1229	120B207(G)
	800	22232		1507	120B307(G)
	800	22236		1824	120B407(G)
	800	23240		2309	120B507(G)
	1000	22228		1438	120B108(G)
	1000	22232		1770	120B208(G)
	1000	22236		2086	120B308(G)
	1000	23240		2711	120B408(G)
	1000	23244		3068	120B508(G)
	1000	23248		3622	120B608(G)
	1250	23248		4173	120B109(G)
	1250	24152		4324	120B209(G)
	1400	24060		5983	120B110(G)
B/mm	D/mm	Bearing	Smooth weight/kg	Rubber weight/kg	Drawing No.
1400	315	22216	356		140B103(G)
	400	22216	398	429	140B104(G)
	400	22220		560	140B204(G)
	400	22224		729	140B304(G)
	500	22220		629	140B105(G)
	500	22224		809	140B205(G)
	500	22228		1009	140B305(G)
	630	22224		971	140B106(G)
	630	22228		1197	140B206(G)
	630	22232		1439	140B306(G)
	800	22224		1124	140B107(G)
	800	22228		1350	140B207(G)
	800	22232		1628	140B307(G)
	800	22236		1970	140B407(G)
	800	23240		2253	140B507(G)
	1000	22228		1580	140B108(G)
	1000	22232		1910	140B208(G)
	1000	22236		2253	140B308(G)
	1000	23240		2820	140B408(G)
	1000	23244		3831	140B508(G)
	1000	23248		3748	140B608(G)
	1000	24152		4118	140B708(G)
	1250	24156		4519	140B109(G)
	1250	24060		5828	140B209(G)
	1400	24060		6329	140B110(G)
